نقشه‌کشی صنعتی یکی از اصلی‌ترین زبان‌های ارتباطی در مهندسی و تولید است. برای اینکه نقشه‌ها به‌درستی خوانده و تفسیر شوند، استفاده از خطوط مختلف با معناهای مشخص بسیار ضروری است. شناخت انواع خطوط در نقشه کشی صنعتی به مهندسان، طراحان و تکنسین‌ها کمک می‌کند تا اطلاعات فنی را دقیق و بدون ابهام منتقل کنند. هر خط در نقشه‌کشی صنعتی کاربرد ویژه‌ای دارد و نمی‌توان آن‌ها را به صورت اتفاقی استفاده کرد. در این مقاله از سایت انجام پروژه های دانشجویی کارت پروژه با انواع خطوط در نقشه کشی صنعتی و کاربردهای هر کدام به‌صورت کامل آشنا خواهیم شد.
چرا از انواع خطوط در نقشه کشی صنعتی استفاده می شود؟
در هر حرفه ای، افراد باید بتوانند به روشی دقیق و مشترک با هم ارتباط برقرار کنند. این ارتباط فقط برای انتقال ایده ها نیست، بلکه برای کمک به درک درست مفاهیم و طراحی‌ها بین متخصصان بسیار اهمیت دارد. برای همین، در هر حوزه یک زبان فنی خاص ایجاد شده که همه فعالان آن صنعت آن را می فهمند.
در معماری هم چنین زبانی وجود دارد که یکی از بخش های اصلی آن، انواع خطوط در نقشه‌ها و ضخامت های مختلف آن ها است. این خطوط، نقش کلیدی در انتقال دقیق اطلاعات و برقراری ارتباط بین معماران و سایر افراد در پروژه‌های ساختمانی دارند.
در بسیاری از نرم افزارهای نقشه‌کشی مثل AutoCAD، انواع مختلفی از خطوط به صورت پیش فرض وجود دارد که به معماران اجازه می دهد اجزا و اشکال مختلف را به درستی و سریع مدیریت کنند.

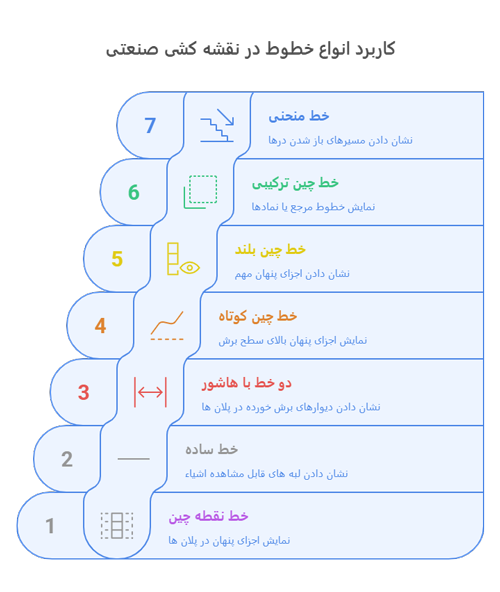

کاربرد انواع خطوط در نقشه کشی صنعتی
در ادامه شما را با انواع خطوط در نقشه کشی صنعتی آشنا می کنیم:
نقطه چین
نقطه چین و خط چین معمولاً جای هم استفاده می شوند و برای نمایش اجزای پنهان در پلان ها، نماها یا مقاطع کاربرد دارند. اینکه از نقطه چین یا خط چین استفاده شود، بستگی به سلیقه معمار دارد.
تک خط ساده
این خط برای نشان دادن لبه های قابل مشاهده اشیاء به کار می رود؛ مثلاً لبه مبل، میز، پیشخوان یا حتی دیوار و تیرهای ساختمان.
دو خط با هاشور
وقتی دو خط ساده در کنار هم ترسیم شوند و فضای بین آن‌ها با هاشور یا رنگ مشخص شود، معمولاً نشان دهنده دیوارهای برش خورده در پلان یا مقطع است.
خط چین کوتاه
این خطوط هم مشابه نقطه چین برای نمایش اجزایی هستند که بالاتر از سطح برش پلان قرار دارند یا در پشت دیوارها و درها پنهان شده‌اند اما باید روی نقشه نمایش داده شوند.
خط چین بلند
از این خطوط برای نمایش اجزای پنهان در نقشه هایی استفاده می شود که اهمیت دارند ولی به طور مستقیم دیده نمی شوند. همچنین برای نمایش خطوط تراز موجود در پلان سایت کاربرد دارند.
خط چین ترکیبی
این نوع خط از ترکیب خط چین های کوتاه و بلند تشکیل شده و معمولاً برای نمایش خطوط مرجع یا نمادهای خاص استفاده می شود. معمولاً در کنار این خطوط یک توضیح نوشته می شود تا مفهوم آن دقیق تر مشخص شود.
خط منحنی
خطوط منحنی بیشتر برای نشان دادن مسیر باز شدن درهای لولادار یا چرخان در پلان استفاده می شوند. این خطوط معمولاً به صورت نازک و ساده ترسیم می شوند اما گاهی معماران آن‌ها را به صورت نقطه چین رسم می کنند.
ممکن است شما در طول دوران تحصیل خود به انجام پروژه های مختلفی در این زمینه نیاز داشته باشید. ما در کارت پروژه خدمات متنوعی را در این حوزه ارائه میکنیم. از جمله:
انجام پروژه معماری | انجام پروژه عمران
انجام پروژه نقشه کشی صنعتی | انجام پروژه طراحی صنعتی
انجام پروژه مکانیک | انجام پروژه اتوکد
معرفی انواع خطوط در نقشه‌کشی صنعتی
در نقشه‌کشی صنعتی، هر نوع خط معنای خاصی دارد و طراح باید بداند در هر بخش از نقشه از چه خطی استفاده کند. آشنایی با انواع خطوط در نقشه کشی صنعتی به ما کمک می‌کند تا بتوانیم نقشه ها را به درستی بخوانیم و اطلاعات موجود در آن را دقیق‌تر تفسیر کنیم. هر خط با وزن (ضخامت)، نوع رسم و کاربرد مشخصی در نقشه ظاهر می شود. در جدول زیر به مهم ترین انواع خطوط در نقشه‌کشی صنعتی و کاربرد آن ها می پردازیم.
نوع خط | ضخامت | شکل نمونه | توضیح کاربردی |
خط شیء (خط حاشیه) | ضخیم | خط ممتد ضخیم | خطوط ممتد که برای نمایش شکل کلی، لبه‌ها و بخش‌های قابل مشاهده‌ی قطعه استفاده می‌شود. |
| خط پنهان (خط بدن پنهان) | متوسط | – – – – – خط‌چین با تیره کوتاه | خطوط شکسته با ترکیب خط تیره های بلند و کوتاه که برای نشان دادن بخش های پنهان شیء به کار می روند. |
خط فانتوم | نازک | ـ ــ ـ ـ ــ ـ ـ ــ ـ ــ خط‌چین با تیره های کوتاه و بلند | خطوط شکسته با خط تیره های کوتاه که موقعیت های فرضی یا حرکت های احتمالی یک قطعه را نشان می دهند. |
| خط مقطع | نازک | ///// خط مورب زاویه‌دار | خطوط مورب (معمولاً با زاویه ۴۵ درجه) که برای نشان دادن قسمت های برش‌خورده در یک شیء استفاده می‌شود. |
خط تصویر | نازک | ————— خط ممتد نازک | خطوط ممتد که برای تاکید و هدایت نگاه از یک ویژگی به ویژگی دیگر روی نقشه به کار می روند. |
| خط مرکزی | نازک | ـ – – ـ – – ـ – – خط چین با تیره های بلند و کوتاه | خطوط شکسته با الگوی خط تیره بلند و کوتاه که محل مرکز یک قطعه را مشخص می‌کنند. |
خط امتداد / خط ابعاد | نازک | ——— | خطوطی که برای اندازه گذاری استفاده می‌شوند. خطوط امتداد از قطعه به بیرون کشیده می شوند و خطوط ابعاد همراه با پیکان و عدد، بین خطوط امتداد قرار می‌گیرند. |
| خط رهبر | نازک | \——— خط مورب با پیکان | خطوط مورب که برای اشاره به قسمت خاصی از نقشه رسم می‌شوند. این خطوط معمولاً به شکل «پاچه سگ» یا با یک نقطه انتهایی همراه با توضیح یا برچسب به کار می روند. |
خط برش صفحه‌ای | ضخیم | — – – — – – خط شکسته با الگوی خاص | خطوط شکسته با الگوی یک خط تیره بلند و دو خط تیره کوتاه که یک مقطع فرضی را نمایش می دهند. جهت پیکان ها، سمت مشاهده مقطع را نشان می دهد. |
| خط شکست چوب و فلز | ضخیم | ــــ/ــــ خط زیگزاگ | خطوط زیگزاگ که برای کوتاه کردن نمایش طول‌های زیاد در قطعات چوبی و فلزی مورد استفاده قرار می‌گیرند. |
| خط شکست لوله‌کشی | ضخیم | ~~~~ خط خمیده | خطوط منحنی که برای کوتاه کردن طول لوله ها در نقشه‌کشی به کار می روند. |
منبع: workforce.libretexts.org
وزن انواع خطوط در نقشه کشی چیست و چرا اهمیت دارد؟
در نقشه کشی، وزن خط به میزان ضخامت و شدت تیرگی خط روی نقشه گفته می شود. استفاده از وزن های مختلف برای خطوط به ما کمک می کند تا به راحتی بتوانیم اجزای مختلف نقشه را از هم تفکیک کنیم. به طور کلی، هر چقدر خط ضخیم تر باشد، نشان دهنده اهمیت بیشتر آن عنصر در مقایسه با سایر بخش های نقشه است.
در ادامه با انواع وزن خطوط و کاربردهای هرکدام آشنا می‌شویم:
| کاربرد | ضخامت تقریبی | نوع خط |
| نازک ترین خطوط نقشه که برای طراحی اولیه و شکل پایه به کار می روند. | 0.05 0.1 میلی متر تا | خطوط ساخت |
| برای ترسیم خطوط اندازه گذاری، خطوط مقطع، منحنی ها و گاهی برای محوطه سازی استفاده می‌شود. | 0.1 0.3 میلی متر تا | خطوط نازک |
| برای نشان دادن محدوده های اصلی و مرزهای بیرونی ساختمان کاربرد دارند. | 0.3 0.4 میلی‌متر تا | خطوط متوسط |
| ضخیم ترین و تیره ترین خطوط که برای دیوارها، ستون ها و اجزای برش‌خورده استفاده می شوند. | بیش از 0.4 میلی متر | خطوط برش |
اهمیت وزن خطوط در نقشه‌کشی ساختمان
در بیشتر نقشه های ساختمانی که به صورت دو بعدی ترسیم می شوند، استفاده از ضخامت های مختلف خطوط باعث می شود اجزای نقشه به وضوح از هم قابل تفکیک باشند. این موضوع در نقشه خوانی بسیار کمک کننده است و باعث می شود افراد بتوانند به راحتی فاصله ها و اولویت اجزا را درک کنند.
معمولاً:
- خطوط ضخیم برای نمایش اجزای نزدیک‌تر به چشم استفاده می شوند.
- خطوط نازک برای نمایش اجزای دورتر یا کمتر مهم به کار می روند.
حتی در نقشه های سه بعدی هم وزن خطوط نقش مهمی در نمایش بهتر چیدمان اجزای مختلف دارد و کمک می کند طراحی، خوانا و قابل درک باشد.
نحوه ایجاد و استفاده از انواع خطوط در نقشه کشی صنعتی
برای استفاده صحیح از انواع خطوط در نقشه کشی صنعتی روش های مختلفی وجود دارد که انتخاب آن‌ها بسته به سلیقه و سبک کاری معماران متفاوت است. در ادامه با مهم ترین روش های ایجاد و استفاده از انواع خط در نقشه آشنا می شویم:
تغییر ضخامت
ساده ترین راه برای تفکیک وزن خطوط، استفاده از قلم های با ضخامت های مختلف است. همچنین می توان با چند بار کشیدن یک خط با یک قلم، ظاهر خط را ضخیم تر کرد.
تراکم خطوط
گاهی می توان با ترسیم چندین خط نزدیک به هم، بدون تغییر ابزار، وزن خط را افزایش داد. این تکنیک باعث می شود که اشیا و جزئیات با قدرت بیشتری روی نقشه دیده شوند.
تنوع در نوع خط و رنگ
استفاده از انواع مختلف خطوط با ضخامت و رنگ های گوناگون باعث می شود نقشه واضح تر و قابل درک تر شود. برای مثال می توان خطوط مربوط به درها را قرمز و خطوط مربوط به پنجره‌ها را آبی در نظر گرفت تا تمایز آن‌ها به راحتی مشخص شود.
نمایش فاصله با تغییر ضخامت
در نقشه کشی صنعاتی، خطوط ضخیم معمولاً برای اشیای نزدیک تر به کار می‌روند و خطوط نازک برای اجزای دورتر. این روش کمک می‌کند تا عمق و فاصله به درستی درک شود.
ایجاد سلسله مراتب
یکی از اهداف اصلی استفاده از وزن‌های مختلف خطوط، ایجاد ترتیب و اهمیت در بین اجزای مختلف نقشه است. زمانی که اهمیت هر بخش مشخص شد، می توان با انتخاب وزن مناسب برای هر خط، درک نقشه را برای دیگران آسان تر کرد.
استفاده از هاشور و بافت
یکی دیگر از روش‌های کاربردی در نقشه‌کشی، هاشور زدن خطوط است. هاشورها نشان دهنده متریال و جنس بخش‌های مختلف ساختمان هستند. برای مثال، خطوط مورب متقاطع برای نمایش خاک و خطوط مورب نزدیک به هم برای نشان دادن آجر به کار می روند. همچنین می‌توان از ماژیک یا رنگ برای مشخص کردن بخش‌های برش خورده مثل دیوارها در پلان یا مقطع استفاده کرد.
