محیط های سالیدورک کدامند؟ (جزئیات و قابلیت ها)

نرم افزار سالیدروک به عنوان یکی از نرم افزارهای پرکاربرد در شاخه مهندسی شناخته می شود که قابلیت های متنوعی را در اختیار طراحان و مهندسان در حوزه مکانیک و برق فراهم می کند. محیط های سالیدورک در واقع بخش های خاصی از نرم افزار هستند که می توان به واسطه آن ها از امکانات مختلف نرم افزار استفاده نمود. محیط شبیه سازی، ورق کاری، پایپینگ و … از جمله محیط های سالیدورک محسوب می شوند. در این مقاله از سایت انجام پروژه های دانشجویی کارت، به توضیح محیط های سالیدورک  می‌پردازیم. با ما همراه باشید.

آشنایی با محیط نرم افزار سالیدورک

محیط های سالیدورک با اهداف مختلفی استفاده می شوند که در ادامه به انواع آن ها اشاره می کنیم و هر یک را توضیح می‌دهیم. در جدول زیر خلاصه ای از این محیط ها  آورده شده است:

محیط ورقکاری (شیت متال) سالیدورکس

یکی از محیط های سالیدورک، محیط ورقکاری یا شیت متال است. در صورتی که نیاز به طراحی قطعاتی داشته باشید که با فرآیند خم کاری ورق قابلیت تولید داشته باشند، باید از این نوع ورق استفاده کنید. ضخامت ورق، شعاع خم ورق و بسیاری از موارد مهندسی در این محیط قابل دستیابی و تنظیم هستند.

طرح ساخته شده در محیط ورقکاری، نقشه گسترده ای را تهیه می کند که به کارگاه خمکاری ارسال می گردد. اگرچه ممکن است در دستورات اصلی مدلسازی سالیدورک بتواند برای یک طراحی ساده ورقکاری، به نتیجه مشابهی دست پیدا کرد؛ اما به دلیل اینکه در محیط ورقکاری، پرسه تولید نیز شبیه سازی می شود و محاسبات مربوط به آن نیز به درستی انجام می شوند، می توان با دقت بیشتری از این محیط جهت ساخت شیت متال استفاده نمود.

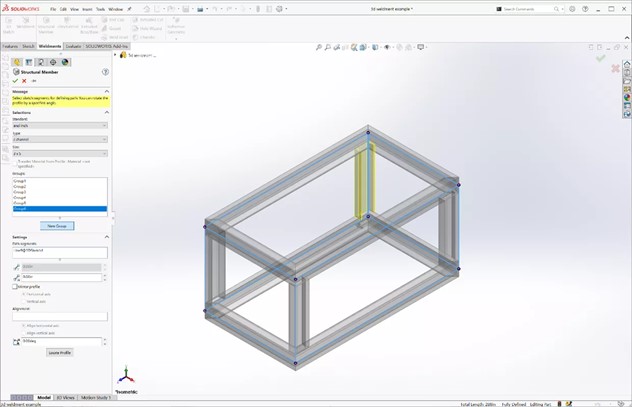

محیط طراحی شاسی و سازه و استراکچر در سالیدورک

در صورت نیاز به طراحی شاسی، سازه و استراکچرهای تخصصی، می توان از این محیط سالیدورک استفاده نمود. این محیط دارای پروفیل های مختلف صنعتی و ساختمانی برای طراحی یک سازه به صورت سه بعدی است. می توان با وجود پروفیل های استاندارد، به طراحی دقیقی دست پیدا کرد. امکان دانلود پروفیل های استاندارد برای این محیط نیز وجود دارد تا بتوان با پروفیل های استاندارد، سازه مورد نظر را طراحی نمود. پنجره مخصوص این نرم افزار، امکان طراحی شاسی و استراکچر را فراهم می کند. می توان امکانات لازم را از قبیل جوشکاری پروفیل های آماده از این محیط سالیدورک استفاده نمود.

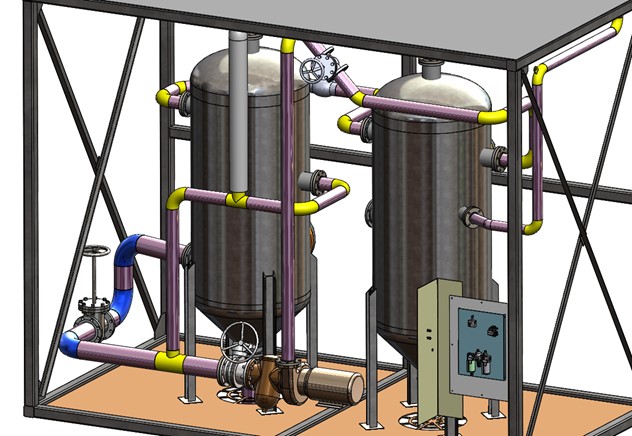

محیط پایپینگ (کابل کشی و لوله کشی) سالیدورک

به منظور طراحی و مدلسازی پایپینگ صنعتی در نرم افزار، می توان از این محیط سالیدورک استفاده کرد. ماژول طراحی پایپینگ در سالیدورک، علاوه بر اینکه امکان طراحی را فراهم می کند، می تواند مشخصات وزنی و حجمی را نیز محاسبه کرده و امکان ذخیره سازی فایل های سه بعدی به عنوان خروجی را بدهد. این موضوع برای ارائه هر چه بهتر پروژه های کابل کشی و لوله کشی اهمیت زیادی دارد.

روش کار این محیط به این شکل است که با اسکچ سه بعدی، مسیر لوله کشی انجام می شود. برای طراحی بردها و مدارهای الکتریکی و برقی نیز می توان از Solidworks Electrical استفاده نمود. این محیط سالیدورک، امکان طراحی مجموعه ای از قطعات الکتریکی را فراهم می کند. ضمن اینکه می تواند برای شبیه سازی انتقال حرارت در داخل مدارها و بردهای الکتریکی نیز استفاده شود.

خدمات مرتبط با نرم افزار سالیدورک:

از سالیدورک در رشته های مختلف مهندسی استفاده می‌شود. از جمله رشته هایی که از این نرم افزار استفاده می‌کنند موارد زیر هستند که ما علاوه بر ارائه خدمات انجام پروژه سالیدورک به آن‌ها، خدمات دیگر این رشته ها را هم ارائه می‌دهیم:

انجام پروژه مکانیک  |  انجام پروژه جامدات  |  انجام پروژه حرارت و سیالات  |  انجام پروژه تبدیل انرژی

انجام پروژه ساخت و  تولید  |  انجام پروژه طراحی صنعتی  |  انجام پروژه طراحی کاربردی

محیط شبیه سازی CFD (رفتار و حرکت گاز و مایع)

محیط شبیه سازی cfd، یکی از محیط های سالیدورک پرطرفدار در علوم مختلف مهندسی است. مکانیک سیالات اصول تقریبی مکانیک جامدات را دارد، با این تفاوت که سیالات که شامل گازها و مایعات هستند نمی توانند تنش برشی را تحمل کنند. از معادلات خاصی برای شبیه سازی CFD استفاده می شود که از جمله مهم‌ترین آن ها می توان به ناویه استوکس اشاره کرد. با افزایش سرعت پردازش اطلاعات در رایانه ها و شبیه سازی CFD، می توان شاهد جایگاه ویژه ای در بخش طراحی قطعات و دستگاه های جدید بود. موارد مختلفی برای شبیه سازی دخیل هستند که همه آن ها در این محیط از سالیدورک قابل دستیابی است.

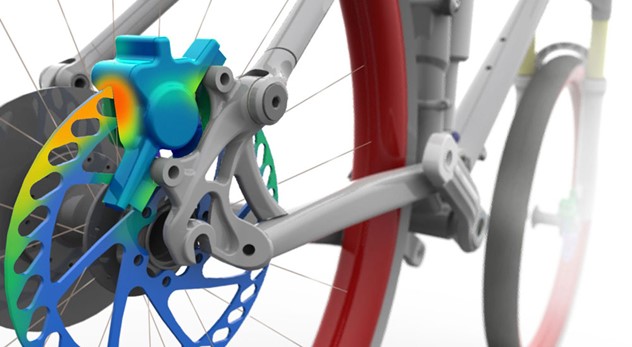

محیط تحلیل تنش و شبیه سازی استاتیک

یکی دیگر از محیط های سالیدورک که برای تحلیل استاتیکی و مکانیکی استفاده می شود، محیط تحلیل تنش و شبیه سازی استاتیک است. در این محیط، امکان تحلیل تنش و شبیه سازی استاتیک شاسی، شبیه سازی خستگی، تست ضربه و تست سقوط برای قطعات و محصولات مختلف فراهم می شود. ضمن اینکه می توان برای تحلیل تنش و تعیین ضریب اعتماد نیز از این محیط استفاده کرد. هر نوع شبیه سازی از قبیل FEA و FEM و تحلیل استاتیک آن ها در این محیط قابل انجام است. حتی می توان انتقال حرارت در تجهیزات و ماشین آلات مختلف را نیز بررسی نمود.

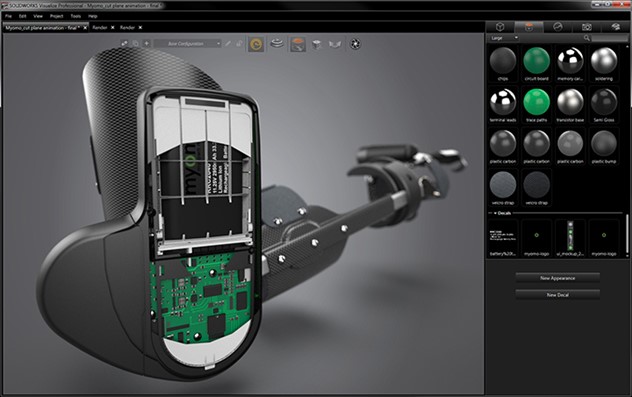

محیط رندر گرفتن در سالیدورک

یکی از محیط های سالیدورک که امکان ساخت انیمیشن را فراهم می کند، این محیط است. زمانی که یک مدل سه بعدی را در نرم افزارهای مدلسازی ایجاد می کنید، برای اینکه تصویر مجازی با کیفیت مناسبی ایجاد شود نیاز به انجام عملیات رندرینگ است. در فرآیند رندر گرفتن در نرم افزار سالیدورک، موتور رندرینگ با توجه به نوع متریال و رنگ اختصاص داده شده به هر بخش، یک سری شرایط نورپردازی و منابع نوری را در نظر می گیرد. نحوه بازتاب و جذب نور در هر نقطه محاسبه می شود و در نهایت تصویری از مدل سه بعدی و قطعه دستگاه و تجهیز مورد نظر ارائه خواهد شد.

اگر طراح مدل، متریال و نور مناسب را استفاده کند، کیفیت مورد نظر قابل قبول خواهد بود و می توان از آن برای تبلیغات و ارائه بهترین محصولات استفاده کرد. معمولا در حوزه های هنری نیز می توان از این محیط سالیدورک استفاده نمود. به خصوص اینکه این روش امکان ایجاد تصاویر را به جای عکاسی صنعتی فراهم می کند. با استفاده از روش رندرینگ صنعتی، می توان شاهد کاهش هزینه های تبلیغات بود و در بازه زمانی کوتاهی عملیات رندرینگ را انجام داد.

محیط شبکه (پی دی ام) سالیدورک

پی دی ام به عنوان سیستم مدیریت پروژه در سالیدروک نیز شناخته می شود. این سیستم رابط بین پرسنل واحد طراحی و سایر واحدهاست و می تواند چرخه تبادل، تایید و تصویب اطلاعات فنی محصول را ایجاد کند. برای اینکه بتوانید مدل های سه بعدی تهیه شده را با کمک نرم افزار سالیدورک سر و سامان دهید، نیاز به استفاده از این محیط شبکه خواهید داشت.

این محیط در واقع مجموعه ای از نرم افزارهای قابل نصب است که شرکت ها و کارخانه های متعدد می توانند با ورود به آن، امکان دسترسی به سطوح مختلف محیط را فراهم کنند. همچنین این نرم افزار، قابلیت شیر کردن میان کارکنان مختلف را دارد تا بتوان به صورت یکپارچه به اطلاعات دسترسی داشت.

خدمات نرم افزارهای مرتبط با سالیدورک

در کارت پروژه، خدمات مربوط به نرم افزارهای کاربردی و مرتبط زیادی ارائه می‌شود. در لیست زیر بعضی از این خدمات را مشاهده  می‌کنید:

• انجام پروژه انسیس
• انجام پروژه فلوئنت
• انجام پروژه cfd
• انجام پروژه آباکوس

سخن پایانی

محیط های سالیدورک در واقع بخش های خاصی از این نرم افزار هستند که امکانات مناسبی را برای شبیه سازی در یک حوزه خاص ارائه می کنند. به طور مثال، محیط ورقکاری برای شبیه سازی در حوزه ورقکاری، محیط رندر گرفتن، برای رندرینگ و ایجاد انیمیشن و سایر محیط ها با اهداف متفاوت استفاده می شوند. انتخاب بهترین محیط سالیدورک برای اجرا تنها نیازمند دقت به امکانات مورد نیاز برای شبیه سازی است.

مقالات پیشنهادی پرطرفدار و مرتبط:

• بهترین ورژن سالیدورک کدام است ؟
• مقایسه سالیدورک و اینونتور (سالیدورک یا اینونتور)
• حل مشکل لایسنس سالیدورک
• افزایش سرعت سالیدورک

سوالات متداول

بهترین محیط سالیدورک برای شبیه سازی کدام است؟

همه محیط های سالیدورک برای شبیه سازی قابل استفاده اند؛ اما باید مشخص کرد که نیاز به شبیه سازی چه چیزی است و با توجه به آن بهترین محیط را انتخاب نمود.

محیط پایپینگ سالیدورک چیست؟

این محیط امکان انتخاب محصولات اختصاصی برای شبیه سازی لوله کشی و تجهیزات کابل کشی را فراهم می کند و امکانات مشابهی را برای شبیه سازی در اختیار قرار می دهد.

محیط شبیه سازی سیالات در سالیدورک چه نام دارد؟

این محیط که رفتار و حرکت گاز و مایع را بررسی می کند، در نرم افزار سالیدورک با نام CFD شناخته می شود. برای شبیه سازی سیالات می توان از این محیط استفاده کرد.
